Bộ nâng cấp nắp ổ đĩa kép hoán đổi nóng phía sau A2UREARHSDK

Không phát hiện ổ đĩa sau khi cài đặt ngăn

1. Tháo hai đinh vít bảo vệ nắp nghểu vào khung.
2. Mở nắp và tháo tấm nắp nghểu ra khỏi khung.
3. Cẩn thận tháo mô đun backplane ra khỏi bao bì của nó.
4. Đặt mô-đun không gian ổ đĩa trên khung nguồn và trượt nó trở lại cho đến khi nó được tuôn ra với phía sau của bảng khung.
5. Cố định mô-đun khung ổ đĩa vào khung bằng bốn vít: hai đinh vít trên tường khung, và hai đinh vít trên bảng điều khiển phía sau khung.

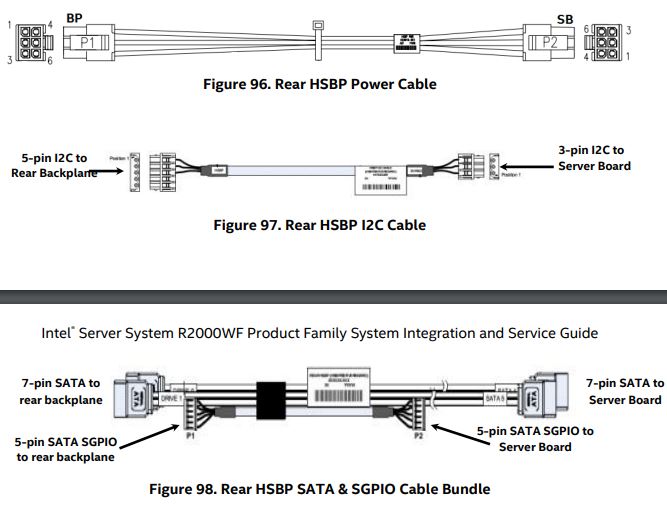

6. Từ bộ phụ kiện của máy tính bảng nối mạng, xác định vị trí các cáp sau:

7. Kết nối đầu nối cáp nguồn 2x3 (có nhãn SB) với bộ kết nối PWR ngoại vi của bảng mạch máy chủ.
8. Kết nối đầu nối cáp nguồn 2x3 (có nhãn BP) với bộ kết nối PWR bảng nối bảng nối.
9. Kết nối đầu nối cáp I2C 5 chân với bộ kết nối HSBP_I2C nhau trên máy tính bàn.
10. Kết nối đầu nối cáp I2C 3 chân với bộ kết nối HSBP_I2C nhau trên bảng mạch máy chủ.
11. Kết hợp và kết nối các bộ kết nối cáp SATA Drive_0 và Drive_1 7 chân với các bộ kết nối Drive_0 và Drive_1 trên bảng nối bảng nối.
12. Kết nối đầu nối cáp SATA SGPIO 5 chân với bộ kết nối SGPIO trên bảng nối bảng nối.
13. Kết nối và kết nối các bộ kết nối cáp SATA4 và SATA5 7 chân với bộ kết nối sSATA4 và sSATA5 trên bảng mạch máy chủ.
14. Kết nối bộ kết nối cáp SATA SGPIO 5 chân với bộ kết nối SGPIO trên bảng mạch máy chủ.

Để biết thêm thông tin, hãy tham khảo phần Cài đặt Bộ phụ kiện Mô-đun Gắn kết phía sau 2 x 2.5" trong Hướng dẫn tích hợp hệ thống và dịch vụ.
